ULTRA Système par mur manteau

ULTRA
Système par mur manteau

Enveloppe procédé humide

Le système de revêtement par mur manteau a atteint ces dernières années une diffusion considérable en Europe, grâce aux nécessités croissantes et contraignantes de garantir un confort thermique adéquat des édifices, neufs ou en rénovation.

Logo Ultra

Enveloppe procédé humide

Le système de revêtement par mur manteau a atteint ces dernières années une diffusion considérable en Europe, grâce aux nécessités croissantes et contraignantes de garantir
un confort thermique adéquat des édifices, neufs ou en rénovation. L’isolation de l’enveloppe architecturale est en effet le premier pas pour la limitation des flux énergétiques et la réduction du besoin en énergie dans les édifices et elle se traduit par un meilleur confort pour les usagers ainsi que par une économie d’argent découlant d’une consommation inférieure d’énergie nécessaire pour chauffer et rafraîchir les locaux.

Le système employé pour réaliser un manteau thermique avec des dalles Ultra change la stratigraphie du traditionnel système par mur manteau avec finition minérale, mais par rapport à elle, il confère une valeur ajoutée déterminée par la finition réalisée avec des dalles en grès cérame fin.
Le système par mur manteau permet en effet la pose, sur la couche d’isolation thermique (dont l’épaisseur doit être décidée sur la base des calculs de projet), de dalles en grès cérame d’une épaisseur de 6 mm.

Le système proposé requiert un support mécaniquement résistant. Pour l’obtenir, nous avons étudié un système de revêtement et de pose sur des panneaux isolants en EPS ou en XPS (respectivement polystyrène expansé ou polystyrène expansé extrudé). Ce système est caractérisé par de hautes résistances mécaniques (à la traction et à la compression) et un bas module élastique, à même de soutenir le poids et les contraintes engendrées par les revêtements et par les dilatations thermiques.

L’isolant doit avoir une surface rugueuse pour favoriser l’accroche du revêtement, des profilés en équerre et sans battant, et une épaisseur obtenue à partir du calcul de projet. En ce qui concerne les dalles de revêtement, il est nécessaire de préférer des couleurs claires, qui ont un indice de réflexion supérieur à 20%.

Cela dit, il faut souligner que l’obtention des résultats attendus en termes d’isolation thermique et de durabilité du revêtement est étroitement liée à la conception attentive et correcte des détails de construction du système en tous les points où un pont thermique pourrait se former, et à la réalisation correcte des travaux.

Sistema Safety Clip

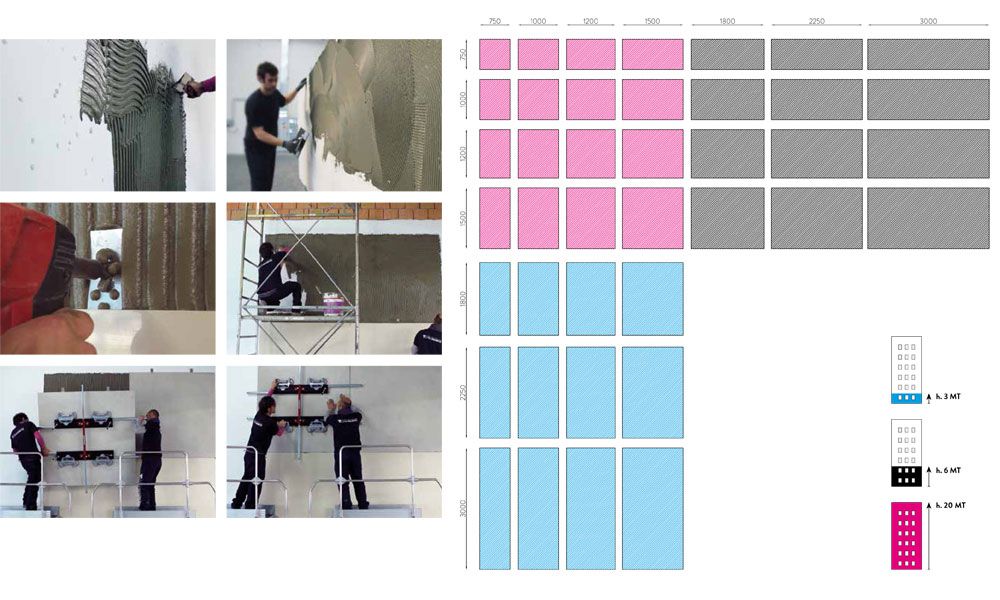

SÉQUENCE DE POSE SYSTÈME PAR MUR MANTEAU

AUX FINS D’UNE RÉALISATION CORRECTE DU SYSTÈME PAR MUR MANTEAU, IL EST NÉCESSAIRE DE RESPECTER QUELQUES
RÈGLES:

1. La pose devra être réalisée selon la méthode de la double enduction, en appliquant l’adhésif aussi bien sur le support qu’au dos de la dalle, pour garantir l’absence de vides à l’interface revêtement/support, où l’eau de pluie, en s’infiltrant, pourrait stagner et créer (en cas de gel) des tensions susceptibles de provoquer le détachement du revêtement. En outre, de cette façon, on obtient une répartition uniforme et sur une plus grande surface des tensions que l’on aura suite aux mouvements différentiels entre le revêtement et le support, dus par exemple à des variations thermiques, et pour éviter des phénomènes d’efflorescences en façade.

2. La pose doit être réalisée à joint large, la largeur dépendant du format des dalles et des conditions climatiques locales.

3. Il est nécessaire de respecter les joints structuraux, en ce qui concerne aussi bien la dimension que la position. Il faut en outre prévoir des joints de fractionnement au niveau des bandeaux d’étage, des angles et des arêtes (et en tout cas tous les 9-12 m²)

4. Il est nécessaire de protéger le revêtement contre la pénétration d’eau et les dommages potentiels dus aux cycles de gel-dégel par l’application de produits de colmatage adéquats ou de solins métalliques dans la partie supérieure et inférieure de tout le revêtement, ainsi qu’au niveau des fenêtres et des ouvertures.

Sistema a Cappotto
UTILISATION SYSTÈME PAR MUR MANTEAU

Le système par mur manteau est utilisé pour toutes les constructions neuves ou pour les rénovations dans lesquelles il est nécessaire d’isoler
thermiquement l’enveloppe architecturale et d’atteindre les valeurs nécessaires, prévues par la loi, de transmission des composants verticaux de l’enveloppe ou de
besoin énergétique pour le fonctionnement de l’édifice.

Nous soulignons le fait qu’en cas de construction neuve ou de rénovation importante d’un immeuble, il est obligatoire de respecter les conditions de performances indiquées ci-dessus, et que des mesures sont actuellement en vigueur afin d’encourager l’accroissement de l’efficacité énergétique des édifices par le biais de déductions fiscales (dans le cadre desquelles peut rentrer le système par mur manteau).

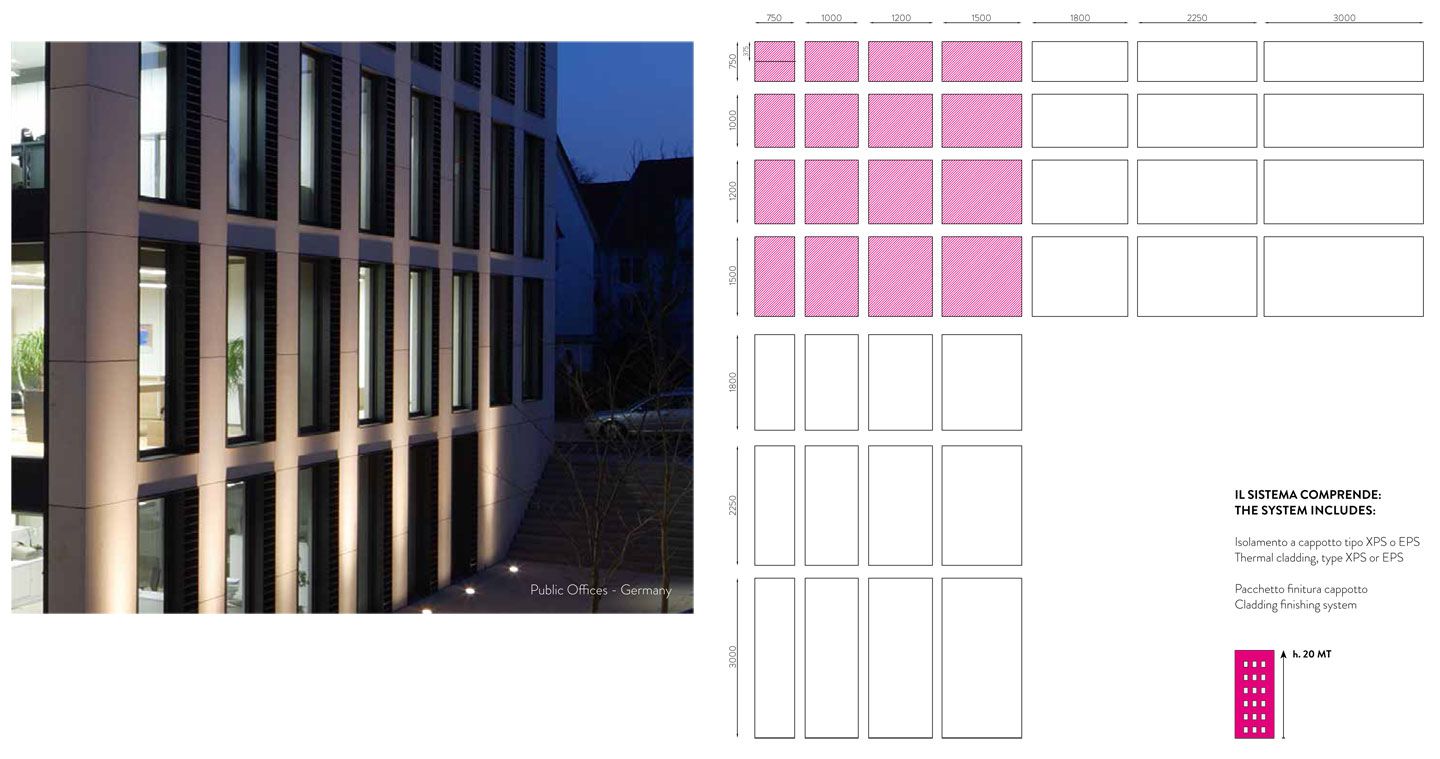

Le schéma ci-contre propose une plage dimensionnelle et quelques indications principales sur l’encollage des dalles Ultra en revêtement par mur manteau extérieur. Nous rappelons que la plage dimensionnelle est fournie à titre purement indicatif, car il est possible de réaliser des revêtements en extérieur avec des dalles Ultra de toutes les dimensions, jusqu’au format 150x150 cm

Sistema a Cappotto

NOTES: Nous rappelons que la plage dimensionnelle est fournie à titre purement indicatif, car il est possible de réaliser des revêtements en extérieur avec des dalles de toutes les dimensions, jusqu’au format (150x150 cm).

La légende se réfère à la hauteur hors sol de l’édifice.

XPS: Polystyrène extrudé
EPS: Polystyrène expansé fritté
