ULTRA TECHNOLOGY

ULTRA peut être travaillée très facilement en utilisant quelques simples outils.

Logo Ultra

La dalle “ULTRA” peut être traitée facilement par l’utilisation de quelques outils de base. Il est conseillé d’effectuer les procédés sur une surface de travail plane, ayant des dimensions dépassant celles de la dalle d’au moins 5 cm sur chaque côté. Il est recommandé d’effectuer les opérations de coupe avec au moins deux opérateurs, alors que pour les trous un opérateur suffit.

OUTILS NÉCESSAIRES

En fonction du type de coupe et de traitement devant être effectué sur la dalle, les équipements conseillés sont indiqués ci-après:

  • Châssis de manutention avec ventouses de sécurité, équipé de chariot à roues pour le transport oi biventouse.

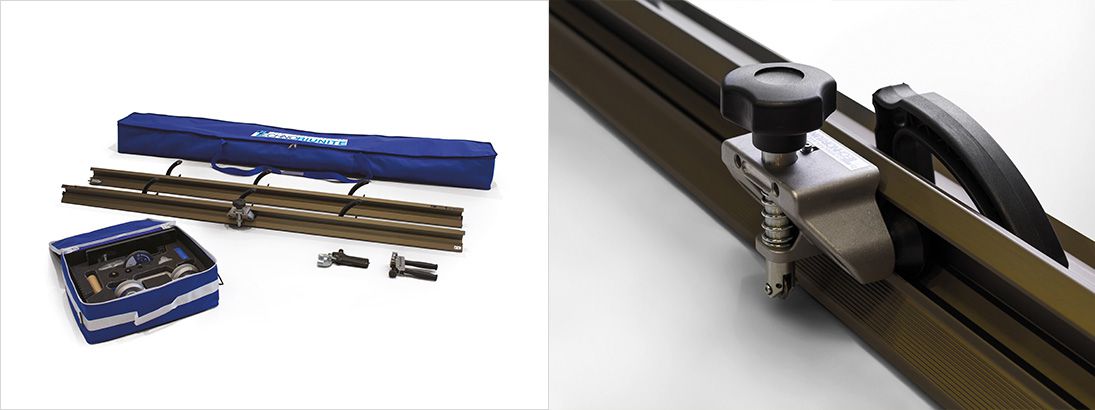

  • Guide-coupe avec chariot inciseur pour les coupes linéaires et diagonales jusqu’à 320cm
  • Pince.
  • Tampon diamant.
  • Forets diamantés pour perçage à l’eau
  • Meuleuse d’angle avec disque diamant.
Taglio e fori

MARQUAGE:

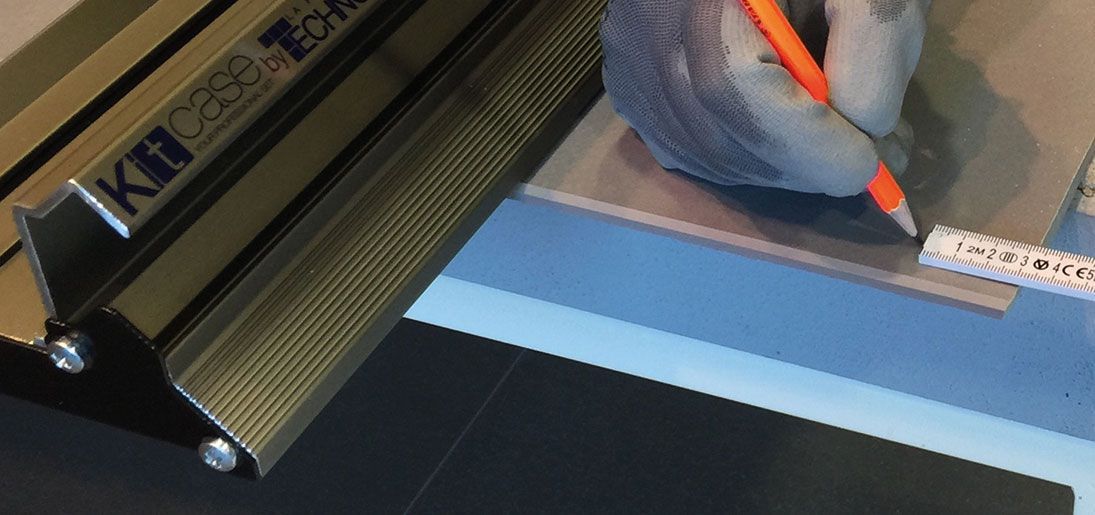

Coupes linéaires
Marquez aux extrémités de la dalle la portion à enlever. Positionnez le guide-coupe à chariot inciseur de manière à ce que la roulette du chariot inciseur coïncide avec la ligne tracée sur la dalle. Bloquer le guide-coupe à chariot inciseur avec les ventouses situées sur celui-ci.

INCISION:

Pour garantir une incision correcte, la pression et l’avance du chariot doivent être constantes sur toute la longueur de coupe.

  • Inciser sur 5 cm une extrémité de la dalle en poussant le chariot vers le bord de celle-ci.
  • Répéter l’opération sur le côté opposé.
  • Complétez l’incision en unissant les deux bords dalle opposés
Taglio e fori

DÉCOUPAGE:

  • À l’aide du guide-coupe, déplacez la dalle jusqu’à ce que la ligne d’incision dépasse de 5/10 cm le plan de travail.
  • Libérez le guide-coupe des ventouses et déplacez-le vers le milieu de la dalle.

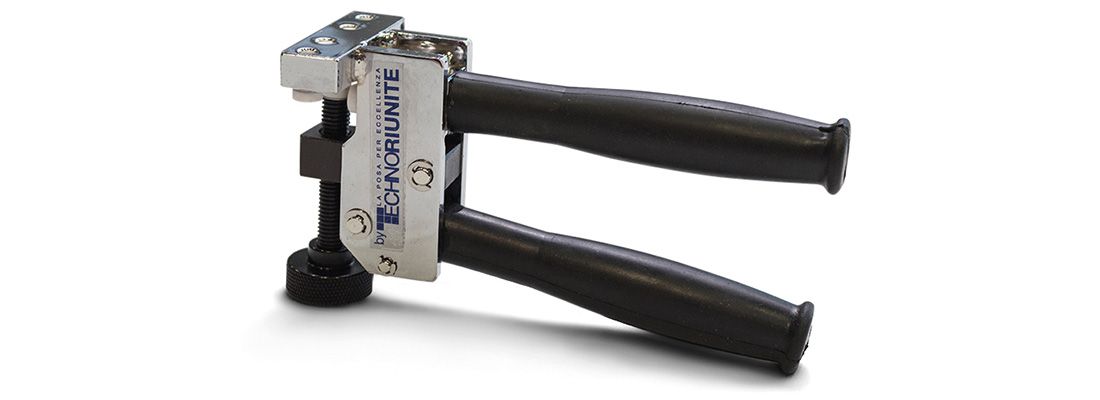

  • Commencez à découper en positionnant la pince au niveau de l’incision sur la dalle. Exercez une pression progressive jusqu’à ce que la cassure commence.
  • Positionnez maintenant la pince au niveau de l’incision tracée sur le bord opposé de la dalle. Exercez une pression progressive jusqu’à ce que la cassure commence.
  • Pour compléter la découpe, un ou plusieurs opérateurs doivent saisir la portion à enlever et exercer une pression progressive vers le bas.
Taglio e fori

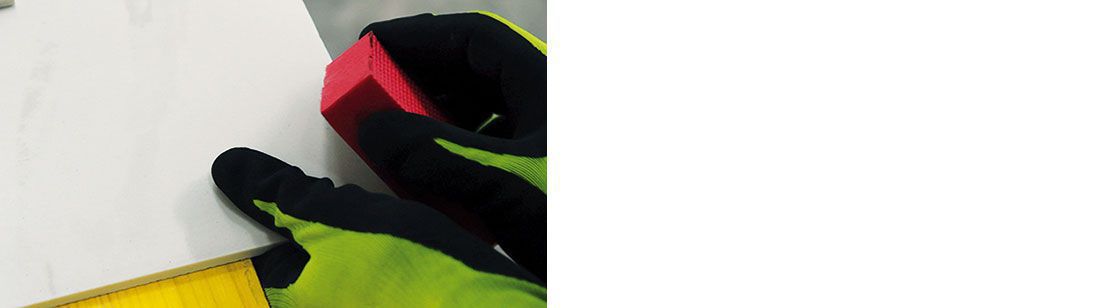

LA FINITION

des bords du côté coupé, si laissés apparents, doit être effectuée à l’aide du tampon diamant prévu, ou en alternative par les disques résine diamant.

Taglio e fori

COUPES EN L / COUPES D’ÉQUERRE / ÉVIDEMENTS

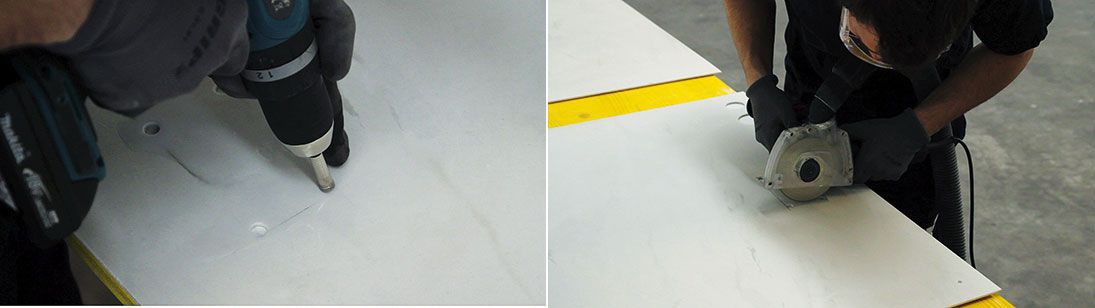

Dans le cas de coupes en L (trous pour boîtes électriques, angles internes) il est conseillé d’arrondir l’angle interne en perçant au préalable un trou à l’aide de forets spéciaux à l’eau. Marquez sur la dalle la portion à enlever. Pour limiter les risques de rupture, il est conseillé de percer un trou de Ø 7mm au niveau du point de jonction des deux lignes tracées sur la dalle. Ensuite, avec une meuleuse d’angle équipée d’un disque diamant, suivez les lignes tracées.

Taglio e fori

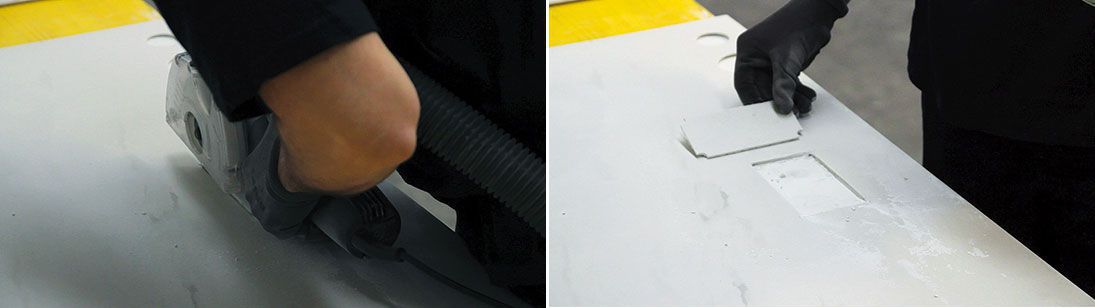

TROUS RECTANGULAIRES

  • Tracez sur la dalle les côtés de la portion à enlever.
  • Percez des trous de Ø 7mm au niveau des 4 angles.
  • Avec la meuleuse d’angle équipée de disque diamant congiungere i 4 fori.
Taglio e fori

TROUS

OUTILS NÉCESSAIRES

Selon le type de trou et le travail à effectuer sur la dalle, voici les outils conseillés:

  • Châssis de manutention à ventouses équipé de chariot à roues pour le transport ou biventouse.
  • Perceuse/Visseuse.
  • Forets diamantés pour perçage à l’eau (scies cloche).
  • Meuleuse d’angle avec disque diamant.
Taglio e fori

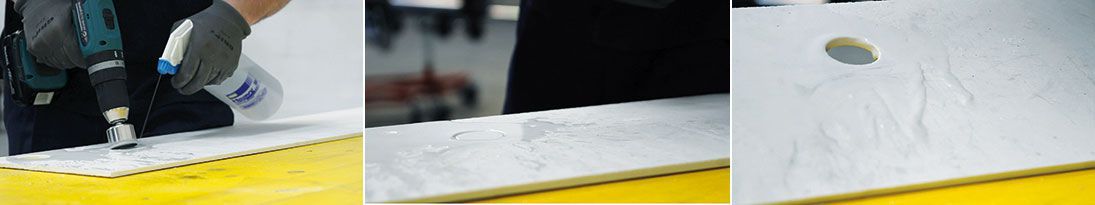

TROUS RONDS

  • Positionnez la dalle “ULTRA” sur un support solide et non glissant (bois ou béton). Arrosez avec de l’eau la zone où le trou sera percé.
  • Commencez à percer le trou sur un angle de 75°-85° et pénétrez dans la dalle à environ 1-2 mm de profondeur.
  • Maintenez la perceuse/visseuse à 90° et effectuez des mouvements circulaires sur un angle d’environ 5°-10°. N'appuyez pas trop. Ne poussez pas droit vers le bas. Assurez-vous que l’eau est suffisante pour mouiller la fraise.
  • Une fois que le trou est exécuté, éliminez les débris.
